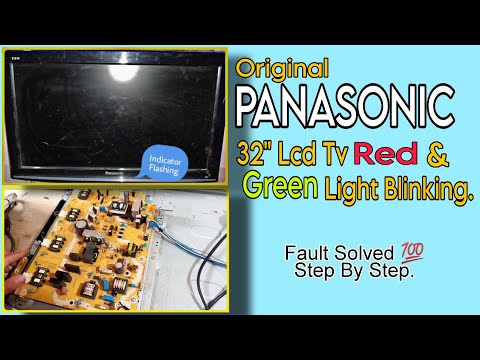

Panasonic Lcd Repair || Panasonic Lcd Indicator Blinking Problem Solved.
By DETAIL ELECTRONICS · more summaries from this channel
13 min video·hi··32617 views
Summary
एक पैनासोनिक 32 इंच एलसीडी टीवी में फ्लैशिंग इंडिकेटर और अस्थिर वोल्टेज की समस्या को एक खराब हाई-वैल्यू रजिस्टर को बदलकर सफलतापूर्वक ठीक किया गया, जिससे टीवी सामान्य रूप से चालू हो गया।
Key Points
- —एक पैनासोनिक 32 इंच एलसीडी टीवी रिपेयर के लिए आया जिसमें पावर बटन दबाने पर इंडिकेटर लाल से हरा फ्लैश करता है, लेकिन टीवी ऑन नहीं होता और बैकलाइट नहीं आती।
- —मल्टीमीटर से जांच करने पर, स्टैंडबाय में +6V वोल्टेज स्थिर रहता है, लेकिन टीवी ऑन करने पर 24V और 12V सप्लाई वोल्टेज एक-दो सेकंड के लिए जंप करके वापस गिर जाते हैं।
- —यह समस्या पावर सप्लाई के इनपुट सेक्शन में पाई गई, क्योंकि सीरीज में लोड लेने पर कोई ड्रॉप नहीं था, जो आउटपुट में समस्या न होने का संकेत देता है।
- —पावर सप्लाई में तीन ऑटो-कप्लर होते हैं, जिनमें से एक PWM सप्लाई कंट्रोलर और दूसरा प्रोटेक्शन के लिए होता है, लेकिन समस्या इनपुट से संबंधित थी।
- —विस्तृत जांच के बाद, समस्या एक हाई-वैल्यू रजिस्टर में पाई गई जो 24V चोक को ऑन करने वाली IC के साथ सीरीज में लगा था।
- —यह रजिस्टर (तकरीबन 217KΩ) वोल्टेज को IC तक नहीं पहुंचा रहा था, जिससे 24V और 12V की सप्लाई अस्थिर हो रही थी।
- —खराब 217KΩ रजिस्टर को 100KΩ के नए रजिस्टर से बदलने के बाद, पावर सप्लाई के आउटपुट वोल्टेज (24V, 12V, 17V) स्थिर हो गए।
- —रजिस्टर बदलने के बाद, टीवी को सेट में लोड करके ऑन किया गया, और वह पूरी तरह से काम करने लगा, जिससे पिक्चर भी सही आ गई।
